一.簡介(LYWHX-6000電力市場需求“環網柜核相儀"量身打造,品種齊全)
LYWHX-6000環網柜無線核相儀是專為高壓環網柜核相而精心設計制造的,儀表具有語音提示功能,操作特別簡單,安全快速。儀表可以在極低電壓線路中核相,核相電壓1V~600V,核相距離30米。本核相儀還具有測試相位、頻率、相序等功能。
LYWHX-6000環網柜無線核相儀由主機、探測器、監測軟件、USB通訊線等組成,主機采用3.5寸真彩液晶屏,可以同屏顯示相位、頻率、相序及核相結果;向量圖指示、相位指示,清晰直觀;具有“X信號正常、Y信號正常、同相、異相"等語音提示功能,使測試更簡單輕松。
監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能;具有歷史數據讀取、查閱、保存、打印等功能。
二.電氣符號(LYWHX-6000電力市場需求“環網柜核相儀"量身打造,品種齊全)

三.技術規格(LYWHX-6000電力市場需求“環網柜核相儀"量身打造,品種齊全)
功 能 | 環網柜核相及頻率、相位、相序測試 |
電 源 | 主 機:3.7V,2600mAh充電鋰電池 探測器: 3.7V,600mAh充電鋰電池 |
核相電壓 | AC 1V~600V |
核相距離 | 30m |
相別定性 | 同相:-20°~20°;異相: 100°~140°和220°~260° |
量 程 | 測試相位:0°~360° |
測試頻率:45.0Hz~65.0Hz | |
精 度 | 相位:≤±8° |
頻率:≤±2Hz | |
分 辯 率 | 相位:1° 頻率:0.1Hz |
發射頻率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏;顯示域:71mm×53mm |
相位指示 | 向量圖及數字同時顯示 |
顯示速率 | 2次/秒 |
數據存儲 | 200組(掉電不會丟失數據) |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓 | 主機電池4格電量顯示,當只有1格或0格時,請充電;探測器當指示燈快速閃爍時,表示電池電壓低請充電。 |
額定電流 | 探測器:30mA max;主機:150mA max |
儀表質量 | 儀器:約750g(含電池) |
儀器尺寸 | 主機195mm×100mm×45mm; 探測器120mm×54mm×30mm |
絕緣試驗 | 主機、探測器:AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場;無433MHz 、315MHz同頻干擾 |
工作溫濕度 | -10℃~40℃;80%rh以下 |
存放溫濕度 | -10℃~60℃;70%rh以下 |
防護等級 | IP63 |
適合安規 | GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003標準 |

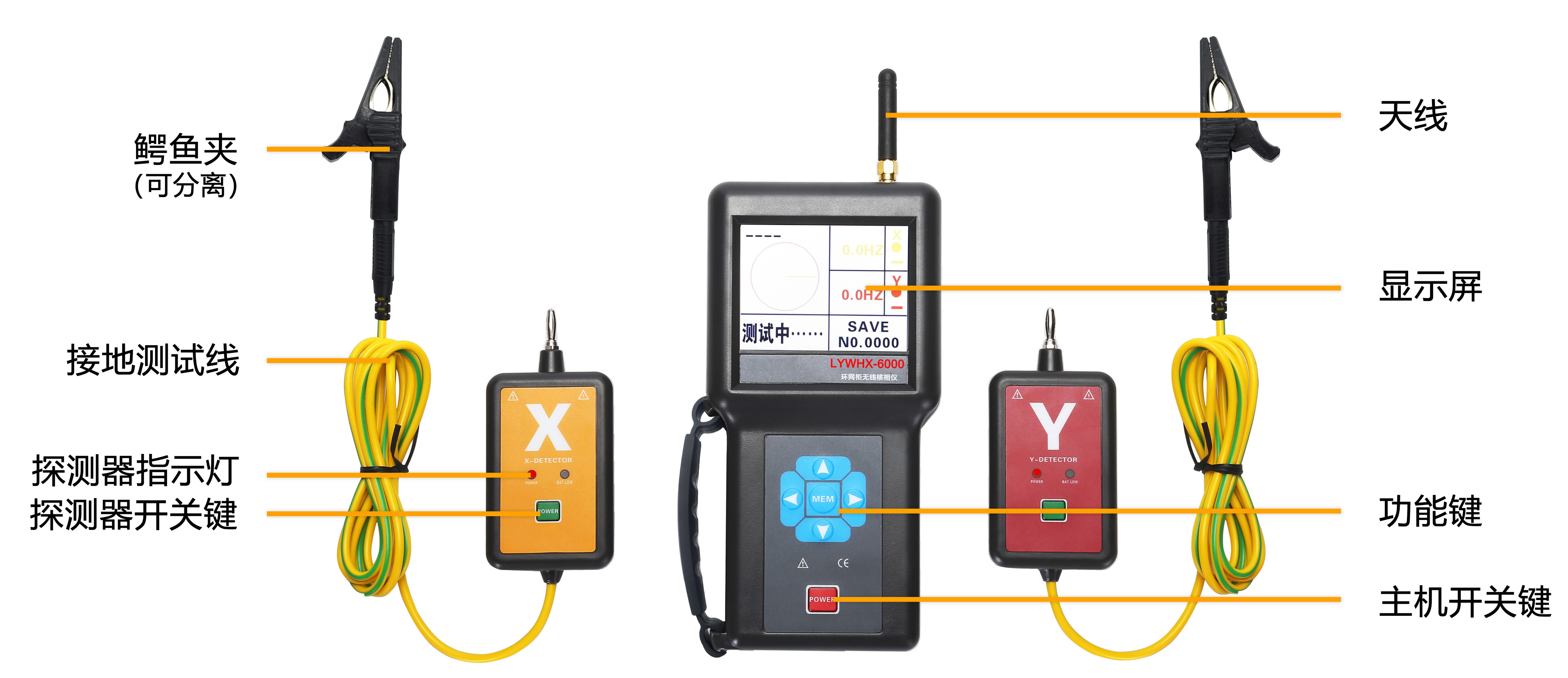

四.儀表結構(LYWHX-6000電力市場需求“環網柜核相儀"量身打造,品種齊全)

1.探測器 2.接地線燈籠插
3.鱷魚夾 4.探測器燈籠插
5.探測器電源指示燈 6.探測器充電指示燈
7.探測器開機鍵 8.探測器充電接口
9.主機 10.主機通訊接口/充電接口
11.主機天線 12.顯示屏
13.功能按鍵 14.主機開關鍵
五.操作(LYWHX-6000電力市場需求“環網柜核相儀"量身打造,品種齊全)
1.主機開關機
按POWER鍵開機,LCD顯示測量頁面,再按POWER鍵關機,若開機后LCD持續黑屏閃爍,可能電池電壓不足,請充電。儀表開機15分鐘后將自動關機,以降低電池消耗。
2.探測器開關機
按POWER鍵開機,POWER指示燈亮,探測器進入測試模式,再按POWER鍵關機,若開機后POWER指示燈快速閃爍或變暗,可能電池電壓不足,請充電。探測器開機15分鐘后探測器將自動關機,以降低電池消耗。
3.數據保持
在測試模式下,按向左箭頭鍵,可以保持LCD顯示,“HOLD"符號指示。再按向左箭頭鍵解除數據鎖定,返回測試模式,“HOLD"符號消失。

4.數據存儲
在測試模式下,按向左箭頭鍵保持數據的同時,儀表自動編號并存儲當前保持的數據。本儀表能存儲200組數據,若存儲已滿,不再存儲數據,必須清理內存后才能再存儲。
5.數據查閱
在測試模式下,按MEM鍵進入數據查閱模式,“RD"符號指示,同時自動顯示存儲的第0001組數據,按向下、向上箭頭鍵“-1、+1",按向左、向右箭頭鍵“-10、+10"進行翻閱,再按MEM鍵退出查閱模式,返回測試模式。
6.數據刪除
在數據查閱模式下,按住MEM鍵不松開,在按向上箭頭鍵刪除所有存儲數據,并返回測試模式。

7.數據上傳
使用前需先安裝USB驅動程序和本儀表上傳軟件。
或掃描二維碼獲取軟件下載鏈接
在鏈接中選擇進入“核相儀系列",并選擇下載“環網柜無線核相儀"。
連接好電腦與主機的USB通訊線,開機,運行軟件,即可以讀取儀表所存儲的歷史數據,上傳電腦并管理數據。
軟件可以在Windows XP、Win7、Win10系統安裝(Win7,Win10下請以管理員身份安裝和運行),具有在線實時數據、歷史查詢、數據保存,向量圖指示、相位指示功能;具有歷史數據讀取、查閱、保存、打印等功能。
8.自校驗
現場核相前請先自校驗,以確認儀表能正常工作。分別將探測器的接地線鱷魚夾夾到排插PE保護地線上,然后再分別將探測器探頭插入220V插座火線孔,在同一個排插的火線上自校驗,主機應指示同相。(注意:自校必須嚴格注意安全,佩帶絕緣手套,避免觸電危險!)
9.核相、相位、頻率、相序測試

探測器和主機分別開機,若主機與探測器通訊正常,主機屏幕上對應顯示的X、Y指示燈亮,如通訊不正常,指示燈不亮,通訊正常主機會語音提示“X信號正常"、“Y信號正常"。
核相時,先分別將X、Y探測器的接地線鱷魚夾夾到環網柜的地線或者接地端子上,然后分別將X、Y探測器的探測燈籠插插到對應需要核相的環網柜面板上的二次低壓側端子的A、B、C上,這時主機顯示核相測試的結果,并語音提示“同相"、“異相"。(注意:本儀表通過環網柜二次低壓側進行核相,不能直接測試高于600V的線路,禁止直接測試高壓線路)
核相是以X探測器為基準,固定顯示A相,若兩探測器相角差在-20°~20°范圍內(340°~360°或0°~20°),Y探測器檢測結果為A相,定性為同相;若兩探測器相角差在100°~140°或220°~260°范圍內,定性為異相。
相角差在100°~140°時,Y探測器檢測結果為B相,即順相序;相角差在220°~260°時,Y探測器檢測結果為C相,即逆相序。
